| 원래 장소: | Jiangsu.China |
|---|---|
| 브랜드 이름: | Dagyee |
| 인증: | CE |
| 모델 번호: | DW600-3000 |
| 최소 주문 수량: | 1 PC |
| 가격: | negotiable |
| 포장 세부 사항: | 나무상자, 표준 컨테이너, 고객들은 요구조건을 상세화할 수 있습니다 |
| 배달 시간: | 20 작업 일수 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 50SET |
| 상태: | 새롭습니다 | 마케팅 타입 :: | 신제품 2020년 |
|---|---|---|---|
| 재료: | SUS304,316 | 상품 검색어: | 기계적 가는 스크린 |
기계식 파인 스크린 D설명

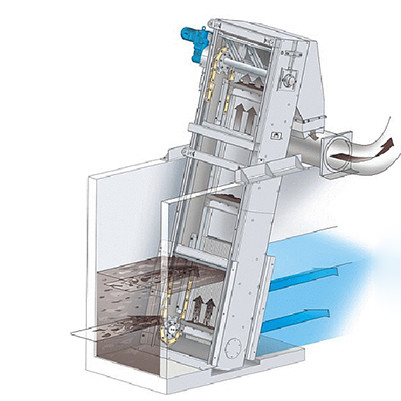

내부 흐름 스크린 그리드 오염 제거 기계는 주로 구동 장치, 프레임, 트랙션 체인, 리프팅 사다리가있는 스크린 플레이트, 세척 시스템 및 전기 제어 시스템과 같은 주요 구성 요소로 구성됩니다.구동 모터는 프레임의 양의 방향으로 메인 샤프트에 설치됩니다.트랜스미션 체인에 의해 구동되는 양쪽의 메쉬 플레이트는 길이 내에 갇힌 먼지를 아래에서 위로 추출합니다.상단에 도달하면 스프로킷의 조향 기능을 통과합니다.상단 플러싱 장치의 플러싱 물의 작용으로 하역 작업이 자동으로 완료됩니다.내부 흐름 메쉬 그릴 오염 제거 기계의 구동 장치는 수입 브랜드 SEW 샤프트 장착 감속기 인 프레임 상단에 있습니다.프레임 전면과 후면에 나사식 조절장치를 설치하여 트랜스미션 체인의 조임도를 조절합니다..
내부 흐름 메쉬 그릴 오염 제거 기계의 프레임은 스테인리스 강판과 형강으로 조립 및 용접된 일체형 직육면체 단단한 구조입니다.프레임 하부의 수향단부에 물 유입구를 개방하고, 프레임의 전후벽에 가이드레일을 배치하고, 프레임 상부에도 내부 슬래그 포집홈을 배치 , 기계 외부로 확장됩니다.랙은 그리드 웰의 중앙에 설치되며 랙의 양면과 그리드 웰 사이의 간격은 그리드에서 여과된 물의 채널입니다.전환 배플은 랙의 물을 향한 끝의 양쪽에 배치되어 전환하는 동안 떠다니는 쓰레기가 통과하는 것을 방지할 수 있습니다.
기계 파인 스크린 C반대
내부 유입 메쉬 플레이트 프레임의 미세 그릴 부분;
드라이브 시스템;
스텐실 시스템;
역세척 시스템;
분할 시스템 및 전자 제어 시스템;

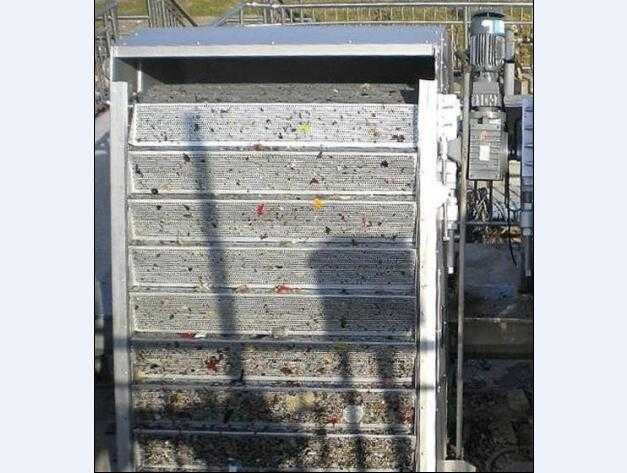

기어드 모터는 스프로킷이 회전하도록 구동합니다.스프로킷은 메쉬 플레이트를 구동하여 지속적으로 회전합니다.하수는 급수구에서 그릴로 들어가 메쉬 플레이트를 통과하여 과속합니다.물은 스크린 플레이트의 외부로 흐르고 동일한 플레이트의 내부 표면에는 먼지가 남습니다.스크린 플레이트의 지속적인 회전으로 원래 부품에 도움이 됩니다. 역세척 시스템은 스크린 플레이트 외부를 세척하고 먼지는 세척수의 작용에 따라 수용 채널로 세척됩니다.우물에서 하수 배출구까지 흐르는 물을 자유롭게 확인하십시오.
기계적 미세 스크린 매개변수
|
그리드 폭 A(mm) |
600-3000 |
|
그리드 웰 너비(mm) |
A+100 |
|
유효 필터 폭(mm) |
A-150 |
|
그리드 우물 깊이 H(mm) |
1.5-4 |
|
설치 각도 ° |
60-80 |
|
메쉬 직경 (mm) |
2 3 5 6 8 10 |
|
주행 속도(m/min) |
3 미만 |
|
주 구동력(KW) |
0.75-3 |
|
청소력(KW) |
0.37-0.75 |
|
청소 압력(Mpa) |
0.3 이상 |
|
설계 최대 수위차(m) |
1.0 |
|
용량 3mm의 메쉬 직경(m3/hr) |
700 |
|
용량 4-6mm의 메쉬 직경(m3/hr) |
900 |
|
용량 7-10mm의 메쉬 직경(m3/hr) |
1200 |
기계적 미세 스크린의 장점
제거율이 높아 머리카락과 같은 섬유질 물체를 효과적으로 제거할 수 있습니다.
역세척수는 스크린에 갇힌 먼지를 제거하고 2차 오염을 피하기 위해 여과된 물에 떨어지지 않습니다.
스텐실은 마모 및 부식에 강한 비금속 사출 성형 부품으로 만들어집니다.
수중에는 전송 부품이 없으며 유지 보수가 필요하지 않으며 수리 및 유지 보수가 더 편리합니다.
마모 부품은 완전히 표준화되어 교체하기 쉽고 작동하기 쉽습니다.
부드러운 작동, 가벼운 진동 및 저소음.
기계적 미세 스크린 옵션
대체 화면 유형 및 크기
소재 304L / 316L SS
대체 전압 및 주파수
모터 보호의 대체 등급
제어판
기계적 파인 스크린 적용
오염방지와 오염제거를 겸비한 고효율 파인그릴 오염제거 장비입니다.
잡초, 종이, 담배 꽁초, 멜론 씨앗, 섬유, 머리카락 등과 같은 물에 떠 있는 물체를 가로채고 제거하는 미세 그릴로 대형, 중형 및 소형 펌프 스테이션에 적합합니다.
이 모델은 높은 먼지 포집률, 후속 처리 프로세스의 효과적인 구현을 가지고 있습니다.
